תוף מתגלגל

תוף מתגלגל

הסליל הוא חלק נושא חשוב במנוף. הוא מלופף את חבל התיל באמצעות פעולת המנוע כדי לממש את ההורדה או ההרמה של משקולת ההרמה. הוא נושא את עומס ההרמה, מחזיר את חבל התיל ומממש את הרמת התקן האיסוף. לכן, הבטיחות והאמינות של סלילי מכונות הרמה חשובים מאוד.

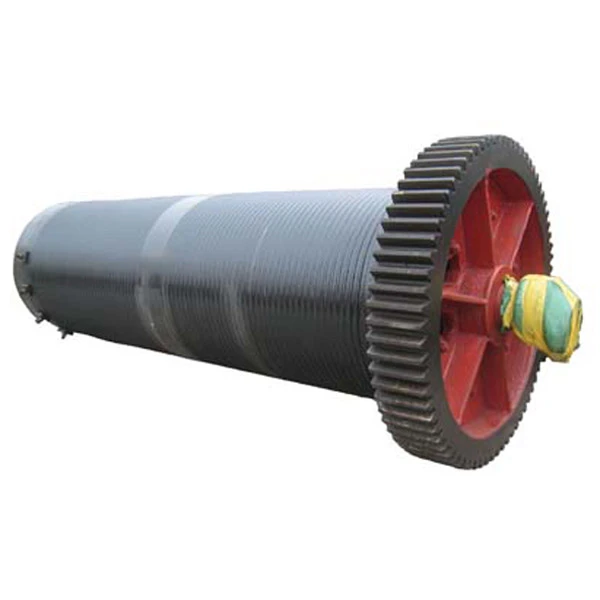

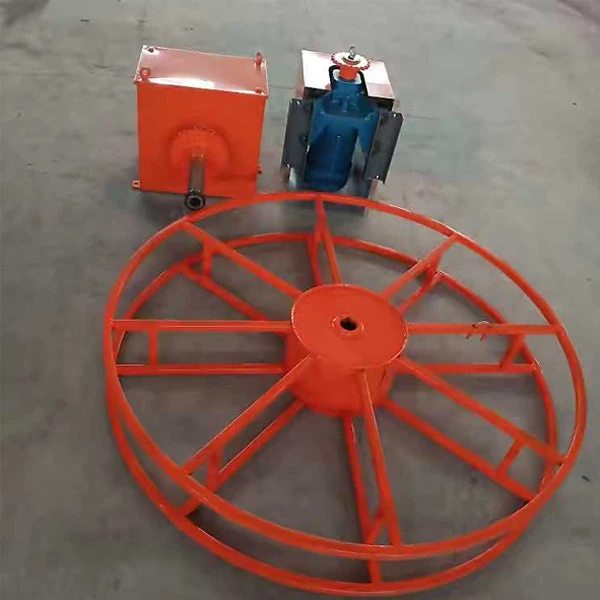

תוף מתגלגל הוא המרכיב לליפוף חבל תיל במנגנון ההרמה. תוף מתגלגל מורכב מציר תוף, גלגל שיניים טבעתי מסוג אוגן, רכזת תוף, מיסבים, דום מיסבים. כאשר קצה אחד של התוף מצויד במתג של מגביל הגבלת מיקום סיבובי, עליו להבטיח לגרום לציר התוף ולמתג הגבול העולה להסתובב באופן סינכרוני .



חומר תוף בדרך כלל מאמץ ברזל יצוק. לשימוש מיוחד, תוף יכול להיות מרותך עם פלדה יצוקה או לוח פלדה.





(1) סוג הגליל.



על פי צורת הגליל, ניתן לחלקו לסליל ציר ארוך וסליל ציר קצר.



על פי שיטת הייצור, ניתן לחלק אותו לסליל יציקה וסליל ריתוך.



על פי אם יש חריץ חבל על פני הגלגל, ניתן לחלק אותו לסליל משטח חלק וסליל חריץ ספירלי.



על פי מספר השכבות של חבל תיל שנפצע על התוף, ניתן לחלקו לתוף מתפתל חד-שכבתי ותוף מתפתל רב-שכבתי.



בדרך כלל, רוב העגורנים משתמשים בתופים חד-שכבתיים, ותופים מרובי-שכבתיים משמשים למנופים בעלי גבהי הרמה גדולים במיוחד או הדורשים מבנים קומפקטיים (כגון מנופי משאיות).



(2) מבנה הסליל.



הסליל מורכב מצילינדר, לוחית חיבור, ציר ותושבת מיסבים.



פני השטח של הגליל של סליל המתפתל החד-שכבתי נחתכים בחריץ ספירלי עם חתך בצורת קשת כדי להגדיל את שטח המגע בין חבל תיל הפלדה לגליל, וכדי לקבע את מיקום המתפתל של חוט הפלדה על תוף כדי למנוע את ההשפעה של חוטי פלדה סמוכים מתחככים זה בזה. חַיִים.



פני השטח של גוף הגליל של תוף המתפתל הרב-שכבתי הם בדרך כלל חלקים ללא חריצים ספירליים, וישנם אוגנים בשני הקצוות של גוף הגליל כדי למנוע מחליקה של חבל הפלדה החוצה.



החיסרון הוא שחבלי הפלדה מסודרים בצמוד, וכל שכבה חופפת ומשפשפת זו בזו, מה שמשפיע מאוד על חיי חבל הפלדה.



בין הממדים המבניים של התוף, הממד המרכזי המשפיע על חיי החבל הוא הקוטר המחושב של התוף.





2. קיבוע חבל התיל על התוף



בדרך כלל, ברגי לוחות לחץ או טריזים משמשים לתיקון הזנב של חבל התיל באמצעות עקרון החיכוך. שיטת הקיבוע נדרשת להיות בטוחה ואמינה, קלה לבדיקה והרכבה, ולא לגרום לכיפוף יתר או נזק לחבל התיל בנקודת הקיבוע.



(1) שיטת קיבוע טריז.



שיטה זו משמשת לרוב לחבלי פלדה בעלי קטרים ​​קטנים יותר, אינה דורשת ברגים ומתאימה לתופים מרובי שכבתיים.



(2) שיטת קיבוע דק ארוך.



באמצעות כוח הלחיצה של הבורג, הרצועה הארוכה עם החריץ קבועה על התוף לאורך הכיוון הצירי של חבל התיל.



(3) שיטת קיבוע לוחית לחץ.



קיבוע חבל התיל באמצעות לוחית לחץ וברגים היא צורת הקיבוע הנפוצה ביותר, פשוטה, אמינה ונוחה לתצפית ובדיקה. החיסרון שלו הוא שהוא תופס הרבה מקום, ולכן לא ניתן להשתמש בו לליפוף רב שכבתי. בהתחשב בבטיחות, מספר לוחות הלחיצה צריך להיות לפחות 2.



על מנת להבטיח את הקיבוע המהימן של זנב חבל התיל ולהפחית את הלחץ על לוחית הלחץ או הטריז, כאשר התקן האיסוף מונמך למצב הגבול התחתון, יש לשמור 1.5 עד 3 טבעות בטיחות על הסליל בנוסף. לטבעת הקבועה בחבל. היא נקראת טבעת הפחתת עומס, אשר נחשבה בעיצוב הסליל.



בשימוש, ככל שמספר הסיבובים של זנב חבל התיל נשמר יותר, כך הכוח על לוחית הלחץ או הטריז של זנב החבל קטן יותר, והוא יהיה בטוח יותר. אם מיקום הגבול התחתון של התקן האיסוף נמוך מדי במקרה של הרמה,ומספר החבלים הנותר על התוף קטן ממספר סיבובי הבטיחות המתוכנן, זה ייגרם על ידי הכוח על קצה חבל התיל העולה על כוח הלחיצה של לוחית הלחץ או הטריז. חבל התיל נשלף והחפץ הכבד נפל.





3. דרישות שימוש בטוח בסלילים



(1) התקן הקיבוע בקצה חבל התיל על התוף צריך להיות בעל ביצועים של אנטי התרופפות או הידוק עצמי. יש לבדוק את מצב הקיבוע של קצה החבל פעם בחודש. בכל מצב של שימוש, יש לוודא כי חבל התיל שומר מספיק טבעות בטיחות על התוף.



(2) קצה הגליל של סליל מתפתל חד-שכבתי צריך להיות עם אוגן. האוגן צריך להיות פי 2 מקוטר חבל התיל או מרוחב השרשרת גבוה יותר מהחבל או השרשרת החיצוניים ביותר.



יש לגרוט את הסליל כאשר מתרחש אחד מהמצבים הבאים:



① סדק;



② כמות השחיקה של דופן הגליל מגיעה ל-20 אחוזים מעובי הדופן המקורי;



③ כאשר הבלאי של חריץ החבל גדול מ-1/4 מקוטר החבל ואינו ניתן לתיקון.
