מנוף שרשרת אוויר פנאומטי סוג עגלה 3 טון

מנוף שרשרת אוויר פנאומטי מסוג עגלה 3 טון הוא מוצר משודרג של מנוף חשמלי. נעשה בו שימוש נרחב בכל תחומי החיים. טווח העומס נע בין 250 ק"ג ל-30 טון בהתאם לדגם.

שלח החקירה

משלוח מהיר
בקרת איכות
שירות לקוחות 24/7

הצגת המוצר

1. מבוא מוצר:

ניתן להניע מנוף שרשרת אוויר פנאומטי 3 טון עגלה רק על ידי אספקת לחץ מסוים של אוויר דחוס, השגת צריכת אנרגיה נמוכה ויעילות גבוהה.

יש לו גם את הפונקציה של הגנה לחיתוך גז, מה שמבטיח שחלק העבודה לא נופל או נופל במקרה של חיתוך גז פתאומי.

זה כבר זמן רב בשימוש נרחב במדינות מתועשות. עקרון העבודה שלו הוא להמיר את אנרגיית הלחץ של אוויר דחוס לאנרגיה מכנית כדי להשיג את מטרת הרמת הסחורה. יש לו את היתרונות שאין דומה להם של מנוף חשמלי.

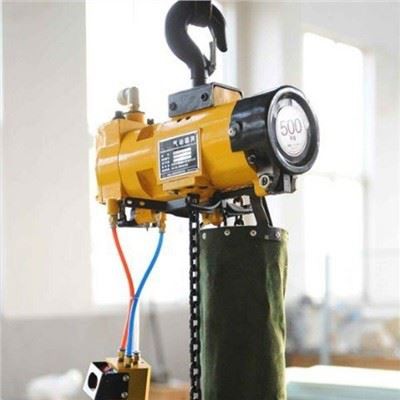

3 ton Air Hoist

2. פרמטרים:

סוּג	QDH 0.1D	QDH 0.2S	QDH 0.25D	QDH 0.5S	QDH 0.5D	QDH 1.0S	QDH 1.0ד	QDH 2.0S	QDH 2.5D	QDH 3.0S	QDH 3.0ד	QDH 5.0S	QDH 6.0S
קיבולת (T)	0.1	0.2	0.25	0.5	0.5	1.0	1.0	2.0	2.5	3.0	3.0	5.0	6.0
גובה הרמה (מ')	0~20
מהירות הרמה מקסימלית (מ/דקה)	9	4	10	5	9	5	5	2.5	2	2	2	1	1
מהירות ירידה מקסימלית (מ/דקה)	12	10	14	7	15	8	8	4	4	4	3	1.5	1.3
לחץ רוח （Mpa）	0.6
צריכת אוויר מקסימלית (מ"ק לדקה)	0.8	0.8	1.0	1.0	1.2	1.2	1.4	1.4	1.8	1.8	1.6	2.5	2.5
משקל ייחוס (ק"ג)	5	17	17	21	21	24	30	36	50	36	35	55	55

סוּג	QDH 5.0ד	QDH 6.0ד	QDH 10.0-4ד	QDH 10.0S	QDH 12.0S	QDH 10.0D	QDH 12.5D	QDH 16.0-3ד	QDH 20.0S	QDH 25.0-4ד	QDH 25.0S	QDH 32.0-3ד	QDH 50.0-4D
קיבולת (T)	5.0	6.0	10.0	10.0	12.5	10.0	12.5	16.0	20.0	25.0	25.0	32.0	50.0
גובה הרמה (מ')	0~20
מהירות הרמה מקסימלית (מ/דקה)	1.6	1.4	0.35	0.8	0.7	1.2	1.0	0.5	0.6	0.35	0.5	0.4	0.25
מהירות ירידה מקסימלית (מ/דקה)	2.5	2.7	0.8	1.25	1.35	2.1	2.0	1.0	1.2	0.7	1.0	0.9	0.5
לחץ רוח （Mpa）	0.6
צריכת אוויר מקסימלית (מ"ק לדקה)	3.4	3.4	2.9	3.4	3.4	4.7	4.7	3.4	4.7	3.4	4.7	3.4	4.7
משקל ייחוס (ק"ג)	90	110	140	150	150	160	160	180	190	240	240	280	350

3. מערכת חלוקת גז

מנגנון ההרמה כולל מנוע אוויר, מפחית פלנטרי ומכלול תלייה, בלם, שרשרת הרמה, מכלול וו ושסתום בקרה ראשי. מנגנון ההרמה שולט על שסתום הבקרה הראשי למימוש הרמה והורדה של החפץ הכבד המורם, ומממש את בלימת מיקום ההרמה וההורדה על ידי פתיחה וסגירה של הבלם.

מנוף שרשרת אוויר פנאומטי מסוג עגלה 3 טון מבטיח את בטיחות פעולת ההרמה. ניתן להשתמש בכל מנגנון ההרמה של המנוף הפנאומטי באופן קבוע או להזיז אותו מתחת למנגנון הנסיעה.

מנגנון נסיעה פנאומטי של עגלה מסוג 3 טון שרשרת אוויר מאמץ עגלת נסיעה פנאומטית, המורכבת מגלגלים אקטיביים, גלגלים פסיביים ולוחות קיר. שסתום הבקרה הראשי שולט במנוע הפנאומטי והמפחית הפלנטרי מניע את הגלגלים הפעילים כדי לממש את התנועה האופקית של משקל ההרמה.

מערכת חלוקת הגז משתמשת באוויר דחוס כמקור הכוח כדי לשלוט בהרמה וההפעלה של המנוף הפנאומטי. מבטל את הצרות של משתמש הקצה הנגרמות מהרמה או נפילה.

4. סביבה ישימה:

מנופי שרשרת אוויר פנאומטיים מסוג 3 טון נמצאים בשימוש נרחב במפעלים כימיים, טקסטיל, ריסוס, לוגיסטיקת משא, נמלים, כרייה וכרייה ומקומות עבודה אחרים עם דליקים, נפיצים, טמפרטורה גבוהה, עשן ואבק גבוהים וקורוזיה חזקה.

יש לו מאפיינים של תדר גבוה ומהירות משתנה לאין שיעור, והוא מועדף על ידי מפעלי עיבוד וייצור ומפעלי לוגיסטיקה כגון עגלות, טרקטורים גדולים, מנועים חשמליים, מקררים ביתיים וכו' עם נפח ייצור גדול ועבודה רציפה חזקה.

במיוחד בייצור תעשייתי מסוים: נפט גולמי, מפעלים כימיים, עגלות, כרייה ומקומות דליקים ונפיצים אחרים, המנוף הפנאומטי חייב להיות חובה.

5. מפרטי פעולה בטוחים:

(1) שפר בקפדנות את העומס שגדול מיכולת המוצר להשתפר.

(2) בהרמת חפצים כבדים חל איסור מוחלט לעמוד מתחת לחפצי ההרמה.

(3) השתמש בקפדנות בשרשרת העומס כשרשרת תלויה.

(4) אם המתלה מעוות, מפותל או פגום, אסור להשתמש במנוף הפנאומטי.

(5) אסור לתלות חפצים בעומס זמן רב מדי.

(6) אסור לקרקע את שרשרת העומס באמצעות ריתוך, ואסור לרתך על המנוף הפנאומטי או השרשרת התלייה.

(7) אסור להשתמש במעצור העליון והתחתון כדי לבלום את המנוף הפנאומטי.

(8) משיכת צד או גרירת צד אינה מותרת.

(9) אסור להכניס ברגים או לחבר בשיטות אחרות בין המתלים.

(10) בדוק את הבלאי או הנזק של המנוף הפנאומטי ושל התקן הבלמים או ההגבלה לפני כל משמרת.
